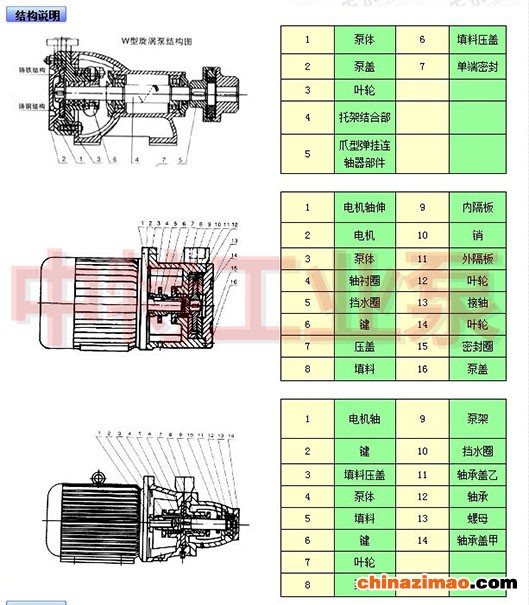

1，W旋涡泵的叶轮为一等厚圆盘，在它外缘的两侧有很多径向小叶片。在与叶片相应部位的泵壳上有一等截面的环形流道，整个流道被一个隔舌分成为吸、排两方，分别与泵的吸、排管路相联。
2，旋涡泵泵内液体随叶轮一起回转时产生一定的离心力，向外甩入泵壳中的环形流道，并在流道形状的限制下被迫回流，重新自叶片根部进入后面的另一叶道。因此，液体在叶片与环形流道之间的运动迹线，对静止的泵壳来说是一种前进的螺旋线。
二，W旋涡泵主要应用
1，主要适于抽送80℃以下的污水，粪便或含有纤维、纸屑、果品、鱼类等固体悬浮物的液体，输送团块直径不超过泵过流断面最小尺寸的90%。
2，X型无睹塞污水泵，性能指标接近国外同类产品先进水平，其叶轮后缩于泵体内，具有优良的不堵塞性能和运行可靠性，,
3，轴由优质碳素钢精加工而成，有直接传动及皮带轮传动两种方式。
4，叶轮经严格静平衡实验，振动小、噪音低。叶轮采用背叶片，即平衡力轴向力，又防止磨粒进入轴封结构。某些旋涡泵可实现汽液混输。这对于抽送含有气体的易挥发的液体和汽化压力很高的高温液体具有重要的意义。
5，主要旋涡泵结构简单、铸造和加工工艺都容易实现，某些旋涡泵零件还可以使用非金属材料，如塑料、尼龙模压叶轮等
