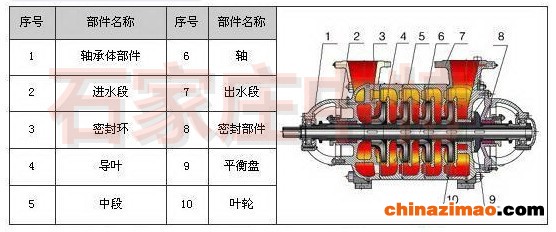

一，DG多级离心泵的主要组成结构
1， D、DG型泵进、出水口均为垂直向上，通过拉紧螺栓将泵的进水段、中段、出水段、轴承体等泵壳体部分联结成一体。根据泵的扬程选择泵的级数。,

2，结构是主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

3，DG泵的泵轴轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。轴的一端装联轴器部件，与电机直接连接。

二，DG型卧式多级泵型号意义：D型多级泵 D型离心泵河北D型离心泵

　　D(DG) 46 - 50×12

　　D(DG)– 分段式锅炉给水离心泵

　　46 – 设计流量(m3/h)

　　50 – 单级扬程(m)

　　12 – 级数
